一、概述
此工藝適用于普級酒精及燃料乙醇的生產，是使用雙粗塔的三效熱耦合蒸餾技術來生產普級酒精的工藝。雙粗塔蒸餾生產普級酒精工藝主要有精塔II、粗塔II、精塔I、粗塔I組成，一套系統中含有兩座粗塔、兩座精塔，一塔進汽四塔工作，利用塔與塔之間的差壓、溫差通過再沸器逐級換熱，達到節能的目的，工作中兩粗塔同時進料，兩精塔同時取酒精。目前該工藝已在很多普級酒精及燃料乙醇廠家推廣。
二、工藝特點
1. 能耗低，噸酒精耗汽1.2噸。
2. 一次蒸汽通過再沸器加熱精塔II，精塔II塔頂酒汽通過再沸器加熱粗塔II，粗塔II塔頂酒汽直接加熱精塔I，精塔I塔頂酒氣通過再沸器加熱粗塔I。一塔進汽、四塔工作，從而實現三效熱耦合，達到節能目的。
3. 利用塔與塔之間的差壓、溫差通過再沸器逐級換熱，可最大限度利用熱量，從而有效節能。

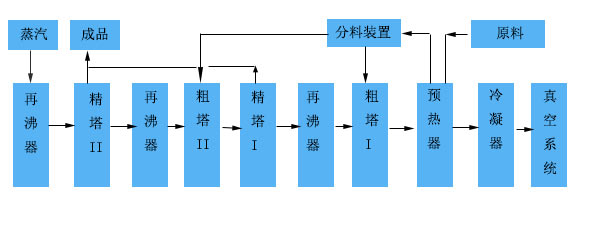

三、工藝流程

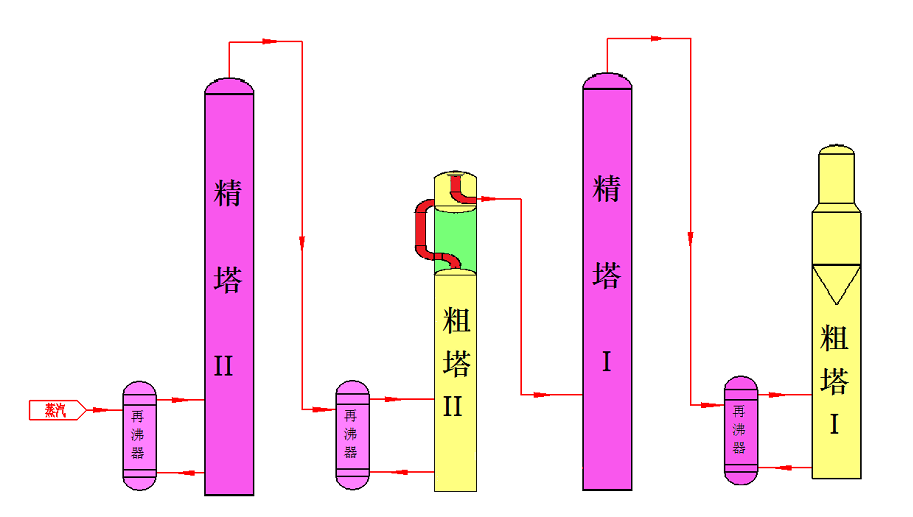

四、加熱方式
該工藝的節能關鍵在其加熱方式，一次蒸汽通過再沸器間接加熱精塔II，蒸汽冷凝水預熱成熟發酵醪和粗酒精后回鍋爐軟水罐重新利用；精塔II酒汽通過再沸器加熱粗塔II；精塔I酒汽通過再沸器加熱粗塔I。
此工藝中粗塔I為負壓塔，粗塔II和精塔I為常壓塔，精塔II為正壓塔。利用壓差、溫差逐級加熱。一塔進汽、三塔工作，從而實現三效熱耦合，達到節能目的。

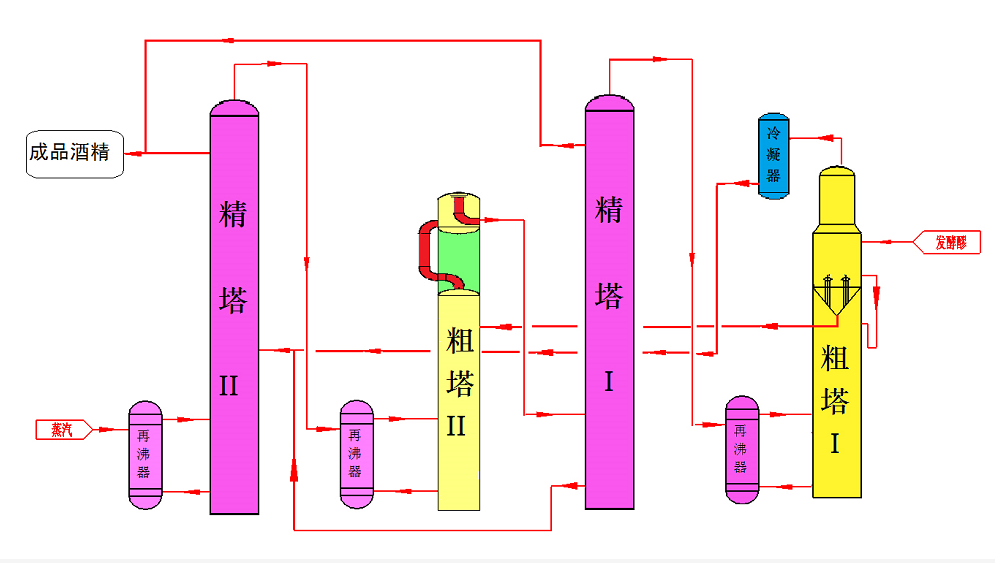

五、物料走向
通過兩級預熱后的發酵醪液首先進入粗塔I頂部脫醛，然后經分料器將醪液分為兩部分:一部分進入粗塔II，另一部分進入粗塔I。發酵醪進入粗塔II后，糟液從塔底排除，粗酒氣進入精塔I濃縮、排雜，在其上部側線取出部分成品酒精。
精塔I底部淡酒和粗塔I頂部酒汽冷凝液混合后進入精塔II，在精塔II中濃縮、排雜，并在其上部側線取出部分成品酒精，雜醇油等高沸點雜質則由精塔II中下部取出。

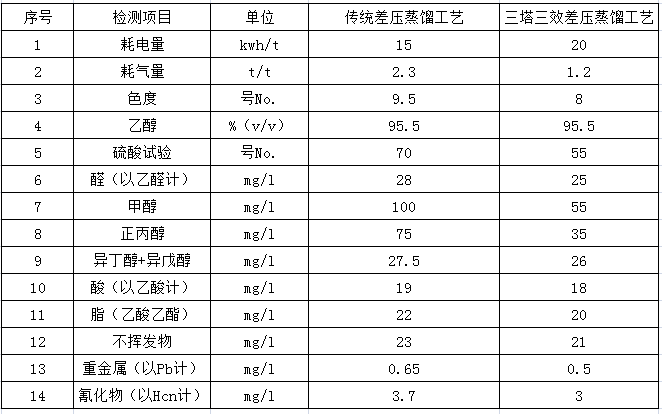

六、普級酒精能耗及質量對照表
